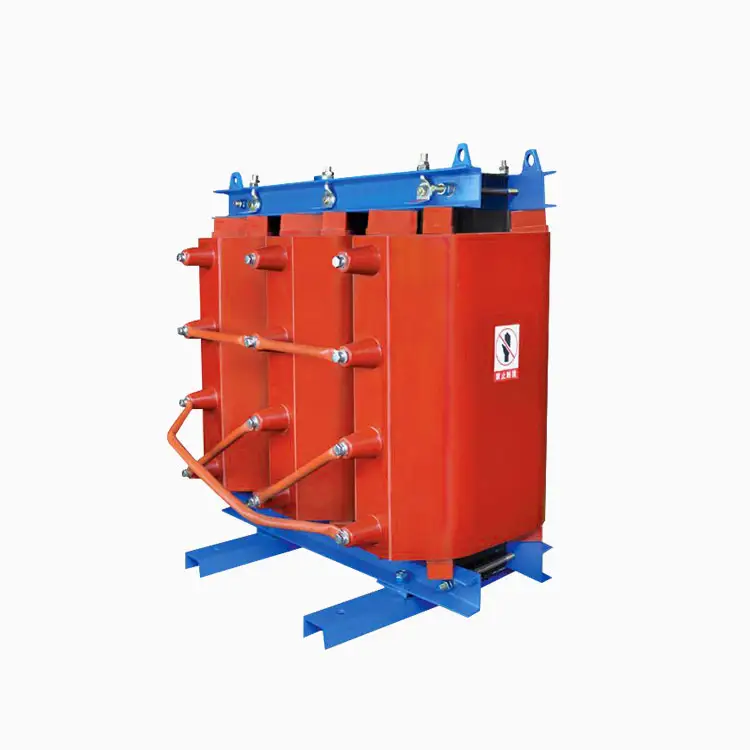

비정질 합금 건조 유형 분포 변압기

SYHF 고품질 비정질 합금 건조 분포 변압기 사용 된 비정질 합금 스트립의 두께는 작고 저항은 냉간 롤 실리콘 스틸 시트의 약 3 배입니다. 따라서, 비정질 합금으로 제조 된 철 코어는 콜드로 롤링 된 실리콘 스틸 시트보다 훨씬 작은 와상 전류 손실을 갖는다. 합금의 히스테리시스 손실은 냉간 롤 실리콘 스틸 시트의 히스테리시스 손실보다 훨씬 적습니다. 코어 손실은 기존 실리콘 스틸 코어 변압기의 무부하 손실보다 약 75% 낮습니다. 합리적인 저 손자 에너지 절약 변압기입니다. 또한, 비정질 합금의 강압은 4a/m보다 훨씬 작으며, 이는 냉간 롤 실리콘 스틸 시트의 약 1/7입니다. 비정질 합금의 히스테리시스 루프 영역은 비정질 상태에 속하는 콜드 롤링 스틸 플레이트의 영역보다 훨씬 작습니다. 손실이 낮기 때문에 비정질 합금 변압기는 가열이 적고, 저온 상승 및 안정적인 작동 성능 을가집니다.

비정질 합금 건조 분포 변압기는 변압기의 핵심 재료로서 뛰어난 자기 전도성을 갖는 비정질 합금을 사용하며, 결국 매우 낮은 손실 값을 얻을 수 있습니다. 그러나 그것은 많은 특성을 가지고 있으며, 이는 설계 및 제조에서 보장되고 고려되어야합니다. 본체는 다음과 같은 측면을 반영합니다.

(1) 비정질 합금 시트 재료의 경도는 매우 높으며 기존 도구로 전단하기가 어렵 기 때문에 설계의 전단량을 줄이기 위해 고려해야합니다.

(2) 단일 비정질 합금 시트의 두께는 매우 얇고 재료 표면은 그다지 평평하지 않으므로 코어 충전 계수가 낮습니다.

(3) 비정질 합금은 기계적 스트레스에 매우 민감하다. 구조 설계에서, 주요 하중 구조 부재로서 철 코어를 갖는 전통적인 설계 체계는 피해야합니다.

(4) 우수한 저 손실 특성을 얻으려면 비정질 합금 철제 칩을 어닐링해야합니다.

(5) 전기 성능 측면에서. 철 칩의 전단량을 줄이기 위해, 전체 생성물의 철 코어는 4 개의 개별 철 코어 프레임으로 구성되며, 각 위상 와인딩은 독립적 인 자기 회로가있는 2 개의 프레임에 설정됩니다. 기본 자기 플럭스 외에도 각 프레임에 세 번째 고조파 자기 플럭스도 있습니다. 와인딩의 2 개의 상처 철 코어 프레임에서 세 번째 고조파 자기 플럭스는 위상이 정확히 반대되고 값이 동일합니다. 따라서, 각 권선 그룹에서 제 3 고조파 자기 플럭스 벡터의 합은 0이다. 1 차 측면이 d- 연결되면, 제 3 고조파 전류를 갖는 회로는 2 차 측면에서 유도 된 전압 파형에 제 3 고조파 전압 성분이 없을 것이다.
