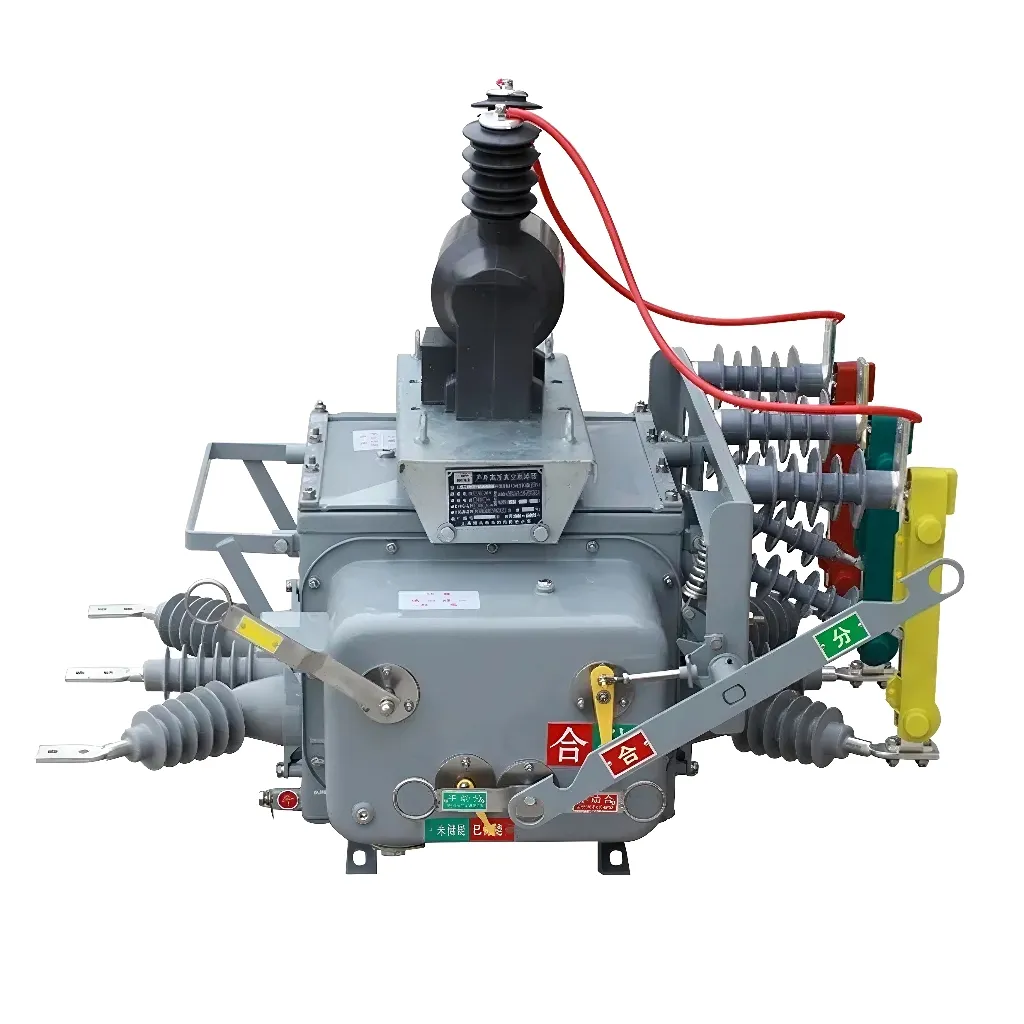

변전소의 진공 회로 차단기 VCB

폐쇄 작업 동안, 변전소의 SYHF 내구성 진공 회로 차단기 VCB는 스프링 메커니즘에 저장된 에너지에 의해 구동됩니다. 에너지 저장 메커니즘은 외부 전원 공급 장치 또는 에너지 저장 핸들에 의해 수동으로 구동 될 수 있습니다. 에너지 저장이 완료된 후 에너지 저장 표시기는 "에너지 저장"을 보여줍니다. 동시에, 에너지 저장 스위치는 에너지 저장 모터 전원 공급 장치를 분리하여 회로 차단기를 닫힌 상태로 남겨 둡니다. 닫는 작업 중에 회로 차단기는 "닫는"버튼을 수동으로 누르거나 닫는 솔레노이드 코일이 원격 작동에 의해 트리거되는지 여부를 닫을 수 있습니다. 마감 작업이 완료되면 에너지 저장 표시기 및 에너지 저장 스위치가 재설정되고 모터 파워가 복원됩니다. 그런 다음 모터가 다시 활성화됩니다. 닫는 표시기는 "닫힌"것을 보여주고 보조 스위치는 스위치 위치를 접촉합니다. 오프닝 조작에서 "열기"버튼을 수동으로 눌러 또는 닫는 솔레노이드 코일을 원격으로 트리거하여 회로 차단기를 열 수 있습니다. 오프닝 작업이 완료된 후 오프닝 표시기는 "열기"를 표시하고 보조 스위치 접점의 위치가 변경됩니다. 동시에, 오프닝 작업 중에 카운터가 1 만 증가하고, 해당 숫자는 패널 관측 창을 통해 관찰 될 수 있습니다.

진공 회로 차단기 란 무엇입니까?

진공 회로 차단기는 일반적으로 전문적인 용어로 VCB라고합니다. 진공 회로 차단기는 비정상적인 유형의 회로 차단기입니다. 이러한 유형의 회로 차단기에서, 아크는 진공 매체에 의해 소멸된다. 진공 회로 차단기는 다른 매체보다 유전체 강도가 상당히 우수하기 때문에 널리 사용됩니다. 다른 유전체 매체와 비교할 때, 진공은 아크를 소멸시키는 가장 좋은 매체입니다.

진공 회로 차단기에서 연결된 장비를 전환하고 보호하는 데 사용되기 때문에, 오류가 장비를 손상시키는 것을 방지하기 위해 결함이 발생했을 때 회로 차단기가 빠르게 트립 될 수 있도록 작동 속도가 특히 빠르야합니다. 따라서 이러한 유형의 회로 차단기는 그리드 액세스 라인과 상호 연결 라인 모두에 필요합니다.
