귀하의 애플리케이션에 적합한 회로 차단기를 사용하고 있습니까?

목차

1. 회로 차단기란 무엇입니까? 작동 방식, 중요한 이유, 알아야 할 사항

2. 공기 부하 스위치의 차이점과 중요한 이유

3. 부하 차단 스위치 작동 방식, 사용 이유, 사양 차이

4. 회로 차단기 제품군의 제품 매개변수 및 사양 + FAQ

회로 차단기란 무엇입니까? 작동 방식, 중요한 이유, 알아야 할 사항

회로 차단기는 어떻게 작동합니까?

A 회로 차단기과전류, 과부하, 단락 등의 고장이 감지되면 전류의 흐름을 차단하는 전기기계식(또는 전자식) 개폐 장치입니다. 내부적으로 많은 차단기에는 바이메탈 스트립(열 과부하 보호용)과 전자석(순간 단락 차단용)이 결합되어 있습니다. 차단기의 트립 메커니즘이 작동하면 접점이 분리되고 형성되는 아크가 소멸됩니다. 아크 소멸 매체 또는 메커니즘이 작동하고 전류 흐름이 중단됩니다.

회로 차단기가 왜 매우 중요한가요?

• 손상, 화재 또는 장비 고장이 발생하기 전에 잠재적으로 위험한 과전류 흐름을 차단하여 배선, 장비 및 사람을 보호합니다.

• 일회용 퓨즈와 달리 차단기를 재설정하고 재사용할 수 있어 시스템 유지 관리 및 신뢰성이 향상됩니다.

• 현대 배전 시스템에서 차단기는 선택적 보호 역할도 하여 여러 회로의 조정을 가능하게 하여 불필요한 정전을 방지합니다.

평가해야 할 주요 기술 기능은 무엇입니까?

다음은 가장 중요한 매개변수의 요약 목록입니다.

이는 업계 지침에 부합합니다. 예를 들어 제조업체 Eaton은 차단기의 5가지 주요 부분(프레임, 작동 메커니즘, 접점, 아크 소화기, 트립 장치)을 설명하고 이러한 부분이 성능을 결정하는 방법을 설명합니다.

짧은 FAQ(일반적인 질문)

Q: 퓨즈와 회로 차단기의 차이점은 무엇입니까?
답변: 퓨즈는 녹아서 과전류 발생 후 교체해야 하는 일회성 장치인 반면, 회로 차단기는 트립 후 재설정될 수 있으며 종종 접지 오류 또는 아크 오류 보호와 같은 추가 보호 기능을 통합합니다.
Q: 차단기가 계속 작동하는 이유는 무엇입니까?
답변: 빈번한 트립은 회로에 과부하가 걸렸거나(전류를 끌어들이는 장치가 너무 많음), 단락 또는 접지 결함이 있거나 차단기에 결함이 있거나 오래되었을 수 있음을 나타냅니다. 적절한 크기와 배선이 필수적입니다.
Q: 차단기를 어떤 브랜드로든 교체할 수 있나요?
답변: 항상 그런 것은 아닙니다. 차단기는 호환 사양(전압, 전류, 차단 용량)을 충족하고 패널 요구 사항 및 현지 전기 규정을 준수해야 합니다. 호환되지 않는 브랜드나 잘못된 사양을 사용하면 보증이 무효화되거나 안전이 저하될 수 있습니다.

공기 부하 스위치의 차이점과 중요한 이유

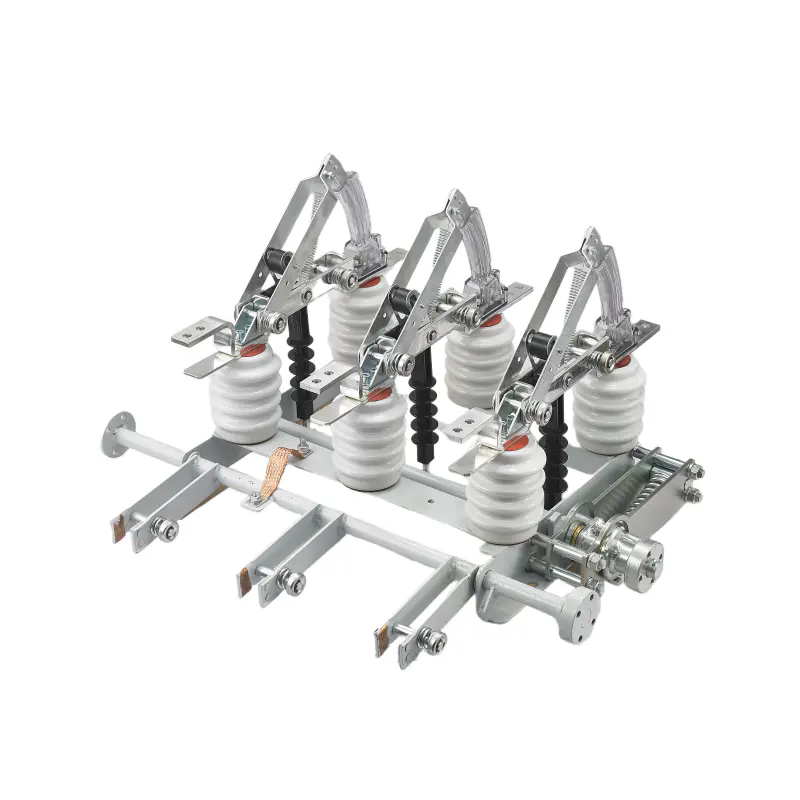

공기 부하 스위치는 어떻게 작동합니까?

안실내 단로기 스위치부하가 걸린 상태에서 회로를 개폐할 때 소호 매체로 사용하는 개폐 장치의 일종입니다. 그것은 가능하다부하 전류 생성 및 차단(반드시 높은 고장 전류는 아니지만) 표준 절연체보다 안전한 방식으로 작동합니다.
접점이 분리되면 에어 갭에 아크가 형성될 수 있으며 특수 설계 기능(아크 혼, 공기 흐름, 접점 형상)을 사용하여 아크를 늘리고 냉각하고 소멸시킵니다.

실내 단로기 스위치가 시스템에 유용한 이유는 무엇입니까?

• 그것은 가능하게 한다라이브 스위칭대형 차단기의 전체 오류 회로 차단 의무를 요구하지 않고 부하 회로(즉, 전원이 공급되고 전류가 흐르는 회로)를 차단하므로 특정 응용 분야에 대한 저렴한 대안을 제공합니다.

• 완전한 차단기 보호가 필요하지 않지만 안전한 스위칭이 중요한 피더, 변압기 절연 및 배전 패널에 자주 사용됩니다.

• 설계가 단순하다는 것은 고용량 회로 차단기에 비해 비용이 저렴하고 유지 관리가 적으며 설치가 간단하다는 것을 의미합니다.

선택할 때 무엇을 확인해야 합니까?

• 부하 개폐용 정격 전압 및 전류

• 그것을 위해 설계되었는지 여부활하중 개폐(부하 차단 스위치) 전류가 0인 상태에서 단순한 절연이 아닌

• 아크 담금질 설계(공기 대 기타 매체) 및 예상 유지 관리

• 보호 장치와 인터페이스하는 방법(예: 다운스트림에 오류 전류 차단 장치가 여전히 필요합니까?)

부하 차단 스위치 작동 방식, 사용 이유, 사양 차이

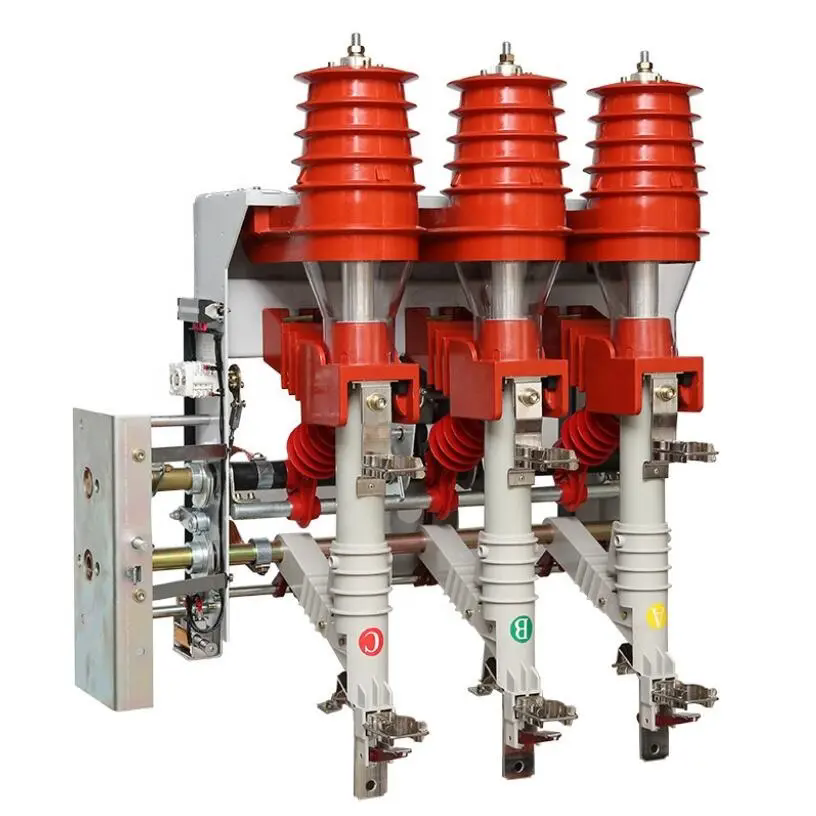

부하 차단 스위치는 어떻게 작동합니까?

부하 차단 스위치(LBS)는 부하(즉, 전류 흐름) 상태에서 회로를 안전하게 개폐하고 유지 관리를 위해 회로를 격리하도록 설계되었습니다. 이는 활선 회로를 열 때 아크를 관리하기 위해 메커니즘(스프링 장착 접점, 아크 켄칭 챔버, 가스/진공 매체)을 사용합니다.
부하 상태에서 열 때 장치는 전류가 0으로 떨어질 때까지 아크를 제어하거나 아크 에너지를 안전하게 전환해야 합니다. 일부 LBS 장치는 퓨즈나 차단기가 작동할 때까지 필요한 짧은 시간 동안 오류 전류를 전달하도록 제작되었습니다.

표준 차단기와 비교하여 부하 차단 스위치를 선택하는 이유는 무엇입니까?

• 완전한 보호가 필요하지 않은 경우(예: 차단기 업스트림이 오류 중단을 처리하는 시스템) 비용 효율적인 스위칭을 제공할 수 있습니다.

• 전체 시스템을 완전히 중단하지 않고도 활선 회로(유지 관리, 부하 전송용)를 안전하게 전환할 수 있습니다.

• 구조가 더 단순해지면 설치 공간이 줄어들고 유지 관리가 줄어들며 특정 중전압 배전 설정에서 설치 용이성이 높아집니다.

• 이는 피더 간 전환, 변압기 연결 처리, 배전 네트워크 재구성 등 시스템 유연성을 지원합니다.

주요 사양 차이점은 무엇입니까?

완전 회로 차단기와는 달리,부하 차단 스위치있을 수 있다낮은 결함 차단 용량, 그러나 하중을 잘 견디고 하중이 가해졌을 때 만들기/파단하는 것이 좋습니다.

• 정격 전압 및 전류(정상 작동 시)

• 부하 개폐 전류 정격

• 작은 유도성/용량성 전류의 차단 기능

• 결함 전류 차단에 적합한지 아니면 다운스트림 보호만 결함 전류를 다루는지 여부

• 기계적 내구성, 소호 매체, 원격 작동 기능

명확한 이해를 위한 비교표는 다음과 같습니다.

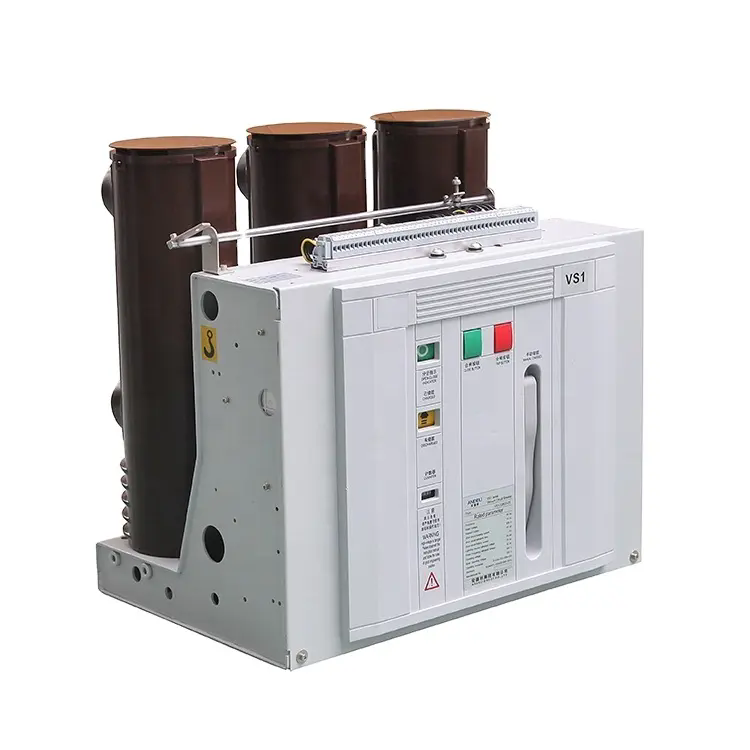

회로 차단기 제품군의 제품 매개변수 및 사양 + FAQ

제품 사양 예시

다음은 해당 브랜드로 제공되는 표준 회로 차단기 제품에 대한 자세한 사양 표입니다.Syhf. 이러한 매개변수는 고객 요구 사항에 따라 맞춤화될 수 있습니다.

우리 제품 라인의 주요 특징:

• IEC/IEEE 표준을 준수하는 높은 차단 용량.

• 긴 사용 수명을 위한 견고한 아크 소화실 설계.

• 원격 모니터링 및 조정이 가능한 모듈형 트립 장치입니다.

• 명확한 상태 표시(ON/OFF/TRIPPED) 및 안전을 위한 잠금 가능 핸들.

• 스위치기어 시스템에 쉽게 통합하거나 기존 패널에 개조할 수 있도록 설계되었습니다.

더 많은 일반적인 질문 및 답변

Q: 부하 차단 스위치와 전체 회로 차단기 중에서 어떻게 결정합니까?
A: 시스템이 부하 상태에서 자주 전환해야 하는 경우(예: 피더, 변압기 절연 또는 네트워크 재구성) 부하 차단 스위치(LBS)가 비용 효율적인 형식으로 전류 부족 상태에서 연결/차단을 지원하므로 적합할 수 있습니다. 그러나 애플리케이션이 높은 오류 전류를 차단하고 완전한 보호(단락, 과부하, 아크 오류 등)를 제공해야 하는 경우 전체 오류 차단 등급을 갖춘 회로 차단기가 필요합니다.

Q: 한 제조업체의 회로 차단기를 다른 제조업체의 패널에 사용할 수 있습니까?
A: 대부분의 경우 물리적인 기계적 맞춤이 가능할 수 있지만 안전, 조정, 보증 및 규정 준수를 확인해야 합니다. 차단기는 패널의 버스 바 구성, 커넥터 유형, 프레임 등급 및 차단 등급을 충족해야 합니다. 일치하지 않는 브랜드를 사용하면 패널 인증이 무효화되거나 차선책으로 보호될 수 있습니다.

Q: 회로 차단기에는 어떤 정기 유지 관리가 필요합니까?
A: 회로 차단기는 재설정 및 재사용을 위해 설계되었지만 정기적인 검사가 필수적입니다. 시각적인 마모 징후(접점 침식, 과열, 변색)를 확인하고, 메커니즘의 기계적 작동을 테스트하고, 트립 장치 설정 및 기능을 확인하고, 연결이 단단하고 부식이 없는지 확인하십시오. 정기적인 유지보수를 통해 신뢰성이 보장되고 서비스 수명이 연장됩니다.

마지막으로,Syhf우리는 표준 회로 차단기부터 부하 차단 스위치 및 공기 부하 스위치 옵션에 이르기까지 현대 배전 시스템, 산업 플랜트 및 재생 가능 설비의 진화하는 요구 사항을 충족하도록 설계된 광범위한 회로 보호 솔루션을 제공합니다. 당사의 전문 지식을 통해 귀하의 애플리케이션에 맞는 올바른 전압 등급, 전류 정격, 차단 용량 및 메커니즘 등 올바른 장치를 선택할 수 있습니다. 상담, 맞춤형 솔루션 및 견적 —문의하기귀하의 시스템이 가장 적절한 장비로 보호되도록 보장합니다.
