회로 차단기란 무엇이며 왜 사용합니까?

현대 전력 시스템에서는회로 차단기기본적인 보호 구성 요소입니다. 전기공학에서 정의하는 바와 같이 차단기는 과부하, 합선 등의 이상 상황이 발생할 때 전류의 흐름을 차단하여 장비를 보호하고 화재 위험을 예방하는 자동 개폐 장치입니다.

구체적으로, 다음과 같은 유형이 알려져 있습니다.진공 회로 차단기(VCB)접점이 열릴 때 아크 소멸을 위한 매체로 진공을 사용합니다. 이 기술은 매우 빠른 아크 차단과 높은 절연 성능을 보장합니다.

진공 회로 차단기를 사용하는 이유는 무엇입니까?

• 진공 매체는 아크 유지를 지원하지 않기 때문에 오류 전류를 빠르게 차단합니다.

• 소모품이 적고 아크 소멸 가스 누출이 없기 때문에 오일 또는 가스 절연 차단기에 비해 유지 관리 요구 사항이 줄어듭니다.

• 환경 친화적입니다. SF₆ 가스가 없고(대부분의 경우) 오일이 필요하지 않습니다.

• 이는 민감한 장비를 보호하고 중전압 시스템(일반적으로 3kV-40kV 또는 중전압 네트워크)에 안정적인 스위칭 성능을 제공하여 시스템 안정성을 보장합니다.

제품 작동 방식: 회로 차단기의 기술 사양

아래에서는 실내 및 실외 설치 모두에서 고성능, 신뢰성 및 유연성을 제공하도록 설계된 회로 차단기 제품의 세부 사양을 제시합니다.

주요 사양

특징 및 이점

• 진공 차단기는 진공 상태에서 지속 아크가 지속될 수 없기 때문에 아크가 신속하게 소멸되도록 보장합니다.

• 실내 설치를 위한 컴팩트한 디자인: 더 작은 설치 공간, 더 가벼운 무게, 금속 피복 개폐 장치에 더 쉽게 통합됩니다.

• 옥외 설치를 위한 견고한 내후성 구조: 비, 먼지, UV 노출, 극한 온도를 견딜 수 있습니다.

• 낮은 유지 관리로 수명 주기 비용이 절감되고 가동 시간이 향상됩니다.

• 정격 범위가 넓어 시스템의 특정 부하 및 고장 전류 프로필을 선택할 수 있습니다.

실외 진공 회로 차단기와 실내 진공 회로 차단기 중에서 선택하는 방법

진공 차단기를 선택할 때 위치와 환경은 설계, 성능 및 비용에 영향을 미치는 중요한 요소입니다. 아래에서는 두 가지 주요 배포 범주인 실외와 실내를 설명하고 비교합니다.

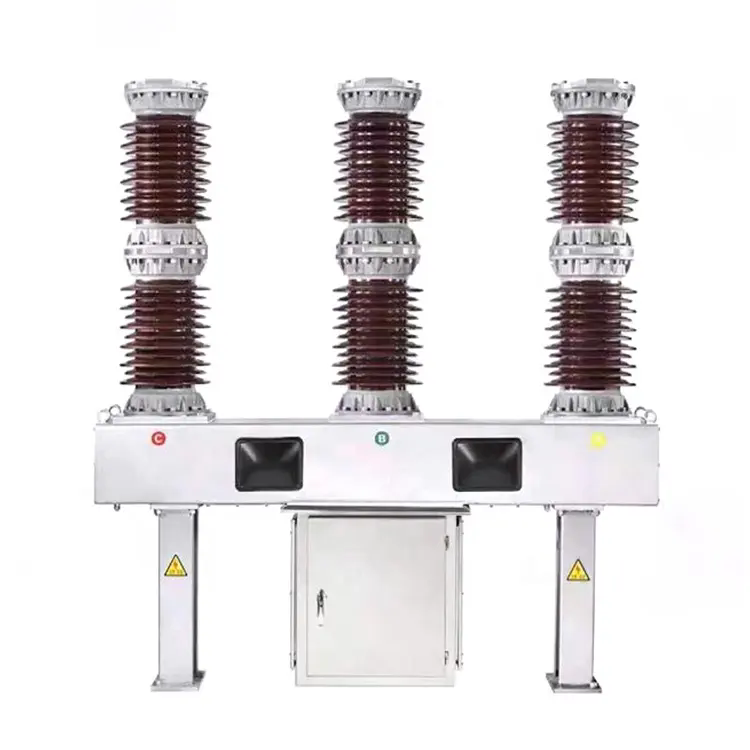

실외 진공 회로 차단기

안옥외 진공 회로 차단기옥외 변전소, 전주 장착형 애플리케이션 또는 장비가 외부 요소에 노출되는 원격 사이트에 설치하도록 특별히 설계되었습니다.

실외 사용 시 주요 고려사항:

• 높은 보호 등급(예: IP55+)을 갖춘 견고한 밀봉 엔클로저가 있어야 합니다.

• 비, 먼지, 바람, 극한의 온도, UV 방사선, 오염 가능성에도 불구하고 안정적으로 작동할 수 있어야 합니다.

• 연면거리, 절연 공간, 구조 설계는 실외 노출로 인해 더욱 까다로워집니다.

• 접근성과 유지 관리가 더 어려울 수 있습니다. 따라서 신뢰성과 유지 관리가 적은 설계가 더욱 중요합니다.

실내 진공 차단기

안실내 진공 회로 차단기상업용 건물, 산업 플랜트, 데이터 센터 또는 실내 다용도실과 같은 통제된 환경의 건물 또는 배전반 내부에 설치하도록 설계되었습니다.

실내 사용 시 주요 고려사항:

• 환경(온도, 습도, 먼지)이 더 잘 제어되므로 디자인이 더 작고 단순해질 수 있습니다.

• 유지보수 접근이 더 쉬워졌습니다. 금속 피복 개폐 장치에 통합하는 것이 더 간단합니다.

• 인클로저, 환경 설계 요구 사항이 적기 때문에 비용이 실외 버전보다 낮은 경향이 있습니다.

비교표

무엇을 사용할지 결정하는 방법

• 묻다:차단기는 어디에 위치하나요?옥외이고 노출된 경우에는 옥외형입니다. 실내라면 실내형.

• 묻다:어떤 수준의 환경 스트레스가 존재합니까?고온 변동, 먼지, 습기 → 실외 디자인에 유리합니다.

• 묻다:예산과 유지관리 능력은 어느 정도인가?실외 설치에는 더 많은 초기 비용과 복잡성이 필요할 수 있습니다.

• 묻다:어떤 결함 전류 수준과 전압 정격이 필요합니까?선택한 유형이 시스템의 기술 사양을 충족하는지 확인하세요.

대부분의 경우 올바른 유형을 신중하게 선택하면 노출된 실외 장소에 실내기를 설치하는 등 나중에 비용이 많이 드는 실수를 방지할 수 있습니다. 이로 인해 수명이 단축되거나 고장이 발생할 수 있습니다.

SYHF를 선택하는 이유와 문의 방법

우리 브랜드,SYHF, 실내 및 실외 애플리케이션 모두에 맞춰진 고품질 진공 회로 차단기를 전문적으로 제공합니다. 전기 스위치기어에 대한 수십 년간의 전문 지식을 바탕으로 당사는 귀하가 올바른 사양, 견고한 구조 및 긴 서비스 수명을 갖춘 장비를 받을 수 있도록 보장합니다.

SYHF의 회로 차단기를 선택하면 다음과 같은 이점을 얻을 수 있습니다.

• 시스템의 전압, 전류 및 현장별 요구 사항에 대한 정확한 엔지니어링.

• 실내 및 실외 배포를 포괄하는 광범위한 모델입니다.

• 유지 관리가 적고 안정적인 진공 차단기 기술로 전체 소유 비용을 절감합니다.

• 포괄적인 기술 지원, 문서화 및 애프터 서비스.

당사 제품, 사양 일치, 맞춤화 및 가격 책정에 대한 자세한 내용을 알아보려면저희에게 연락주세요. SYHF 팀은 선택 과정을 안내하여 전력 시스템에 대한 올바른 선택을 보장하고 투자를 보호할 준비가 되어 있습니다.

회로 차단기에 대한 일반적인 질문 및 답변

Q: 진공차단기란 무엇이며 어떻게 작동하나요?
A: 진공 회로 차단기는 회로 접점이 열릴 때 아크를 끄기 위해 진공으로 밀봉된 차단기 챔버를 사용합니다. 진공은 높은 유전 강도와 신속한 아크 소광을 제공하므로 중전압 및 고전압 응용 분야에 매우 효과적입니다.

Q: 실내용 진공 차단기를 실외에서 사용할 수 있나요?
A: 일반적으로 그렇지 않습니다. 실내 장치는 통제된 환경을 위해 설계되었으며 실외 노출에 필요한 밀봉, 구조적 견고성 및 절연 여유 공간이 부족할 수 있습니다. 실외에서 사용하면 수명이 단축되거나 고장날 수 있습니다.

Q: 진공 차단기에는 어떤 유지 관리가 필요합니까?
A: 이전 기술에 비해 유지 관리가 최소화됩니다. 주요 점검에는 주기적인 기계 작동 테스트, 접점 마모 검사, 인클로저 무결성 보장이 포함됩니다. 진공 차단기는 내구성이 뛰어나며 적합한 환경에 올바르게 설치되면 서비스 횟수가 줄어듭니다.
